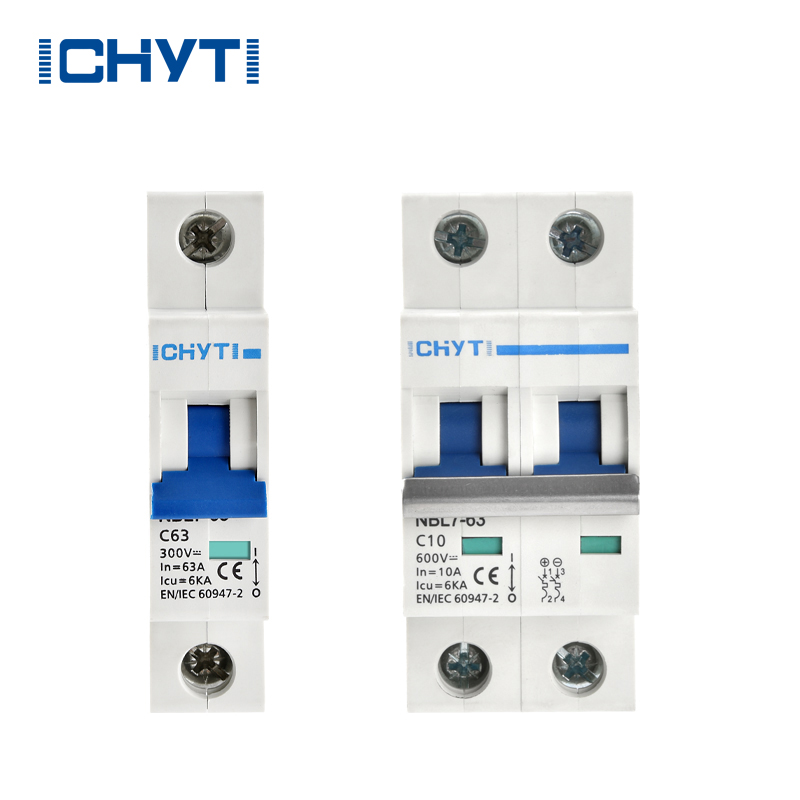

PV alalisvoolu kaitselüliti

ICHYTI uusim pv alalisvoolu kaitselüliti Made in China ei oma koormusega käike vahetamise võimalust, samas kui alalisvoolukaitselülitid sobivad olukordadesse, kus pingenõuded ei ole kõrged ja sagedased reguleerimised pole vajalikud, näiteks valgustusahelad ja kodumasinad.

Saada päring PDF allalaadimine

Tootekirjeldus

See laos olev Hiina ICHYTI pv alalisvoolu kaitselüliti sobib alalisvoolusüsteemide ülekoormus- ja lühisekaitseks ning alalisvooluseadmetele ja elektriseadmetele, mille nimivool on alla 63 A ja nimipinge 300 V, 600 V ja 1000 V. Seda toodet kasutatakse laialdaselt erinevates valdkondades, nagu elektrienergia, post, transport, kaevandus ja ettevõtted, ning see vastab IEC60898-1 ja GB140482 standarditele. Võrreldes sarnaste toodetega on sellel tootel kõrgeim nimipingetase.

ICHYTI pv alalisvoolu kaitselüliti parameeter (spetsifikatsioon)

Toote mudel		NBL7-63
Poolakas		1P	2P	4P
Raami vool		63A
Nimetatud vool	sisse	6, 10, 16, 20, 25, 32, 40, 50z63A
Nimitööpinge	Ue (DC)	300V	500/600/1000V	1000V
Isolatsiooni nimipinge	Ui	1200V
Nimiimpulsitaluvuspinge	Uimp	6kV
Katkestusvõime	leu	6 KA
Komistamise Iseloomulik		C
Komistamise tüüp		Soojusmagnet
Elektriline eluiga	Tegelik	500 tsüklit (63A kaader)
	Standard	300 tsüklit
Mehaaniline eluiga	Tegelik	10000 tsüklit (63A kaader)
	Standard	9700 tsüklit
Ülepinge kategooria		III
Reostuse aste		3
Sissepääsu kaitse		IP40 Juhtmeport IP20
Vastupidavus niiskusele ja kuumusele		2. klass
Terminali võimsus		2,5 x 35 mm2
Klemmide kinnitusmoment		2,0–3,5 Nm
Ümbritsev temperatuur		-30âã+70â
Säilitustemperatuur		-40âã+85â
Paigaldusmeetod		DIN
Standard		IEC60947-2

ICHYTI pv alalisvoolu kaitselüliti funktsioon

◉ Esiosa ülaosa disain muudab käepideme kasutamise mugavamaks ja ohutumaks;

◉ Mehaaniline eluiga ületab 20 000 korda, tagades pikaajalise kasutamise;

◉ Vastama GBT140482, IEC60947-2 standarditele, EU RoHS keskkonnanõuetele ning CCC ja CE sertifikaatidele;

◉ Sobib alalisvoolusüsteemidele, eriti side- ja fotogalvaanilistele süsteemidele.

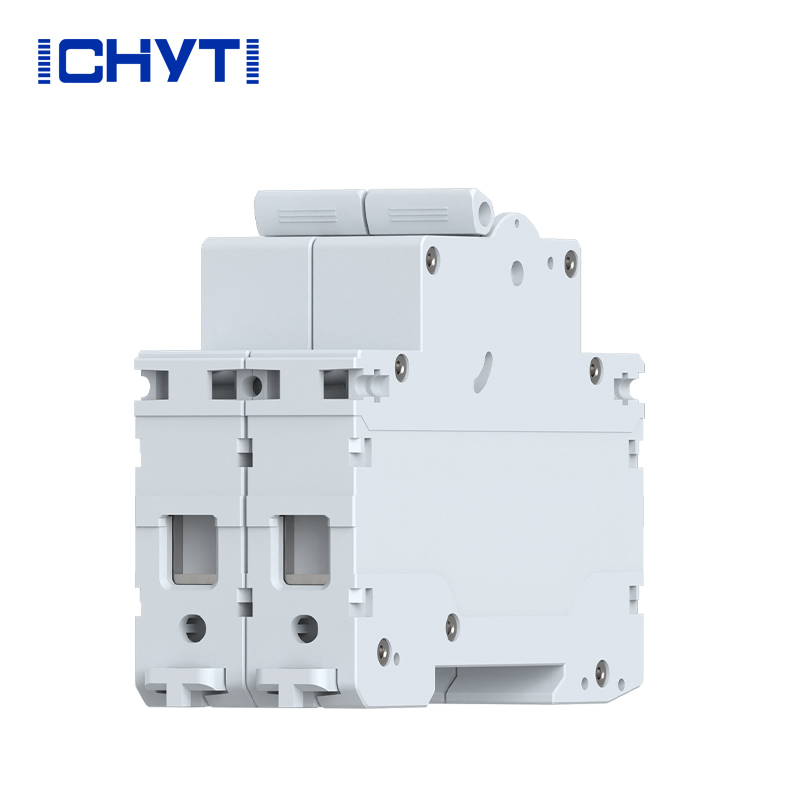

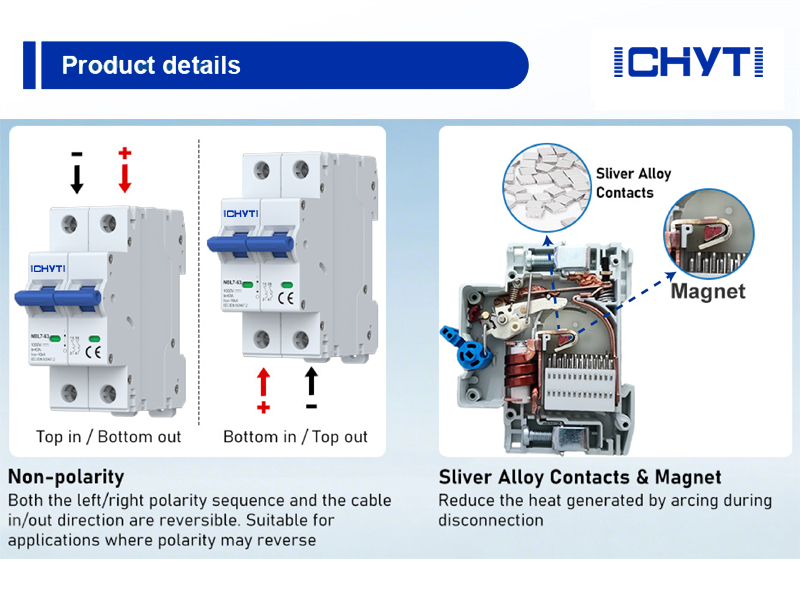

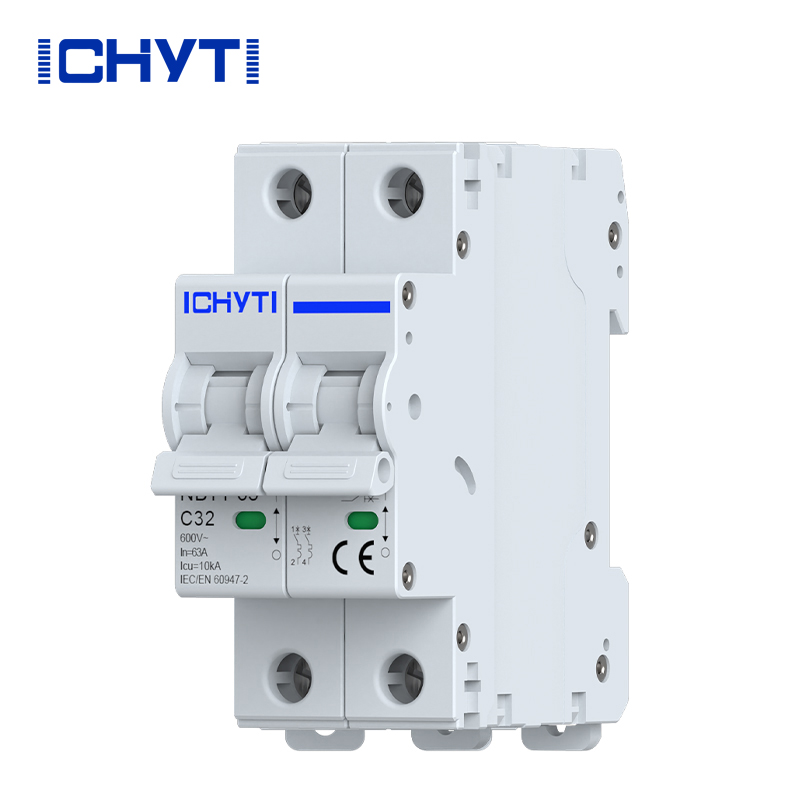

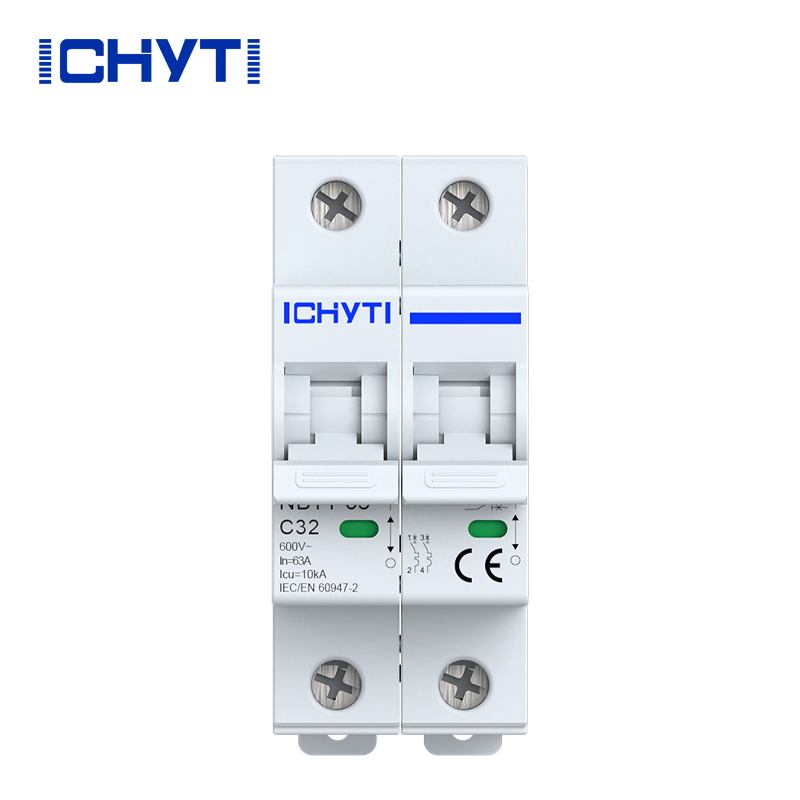

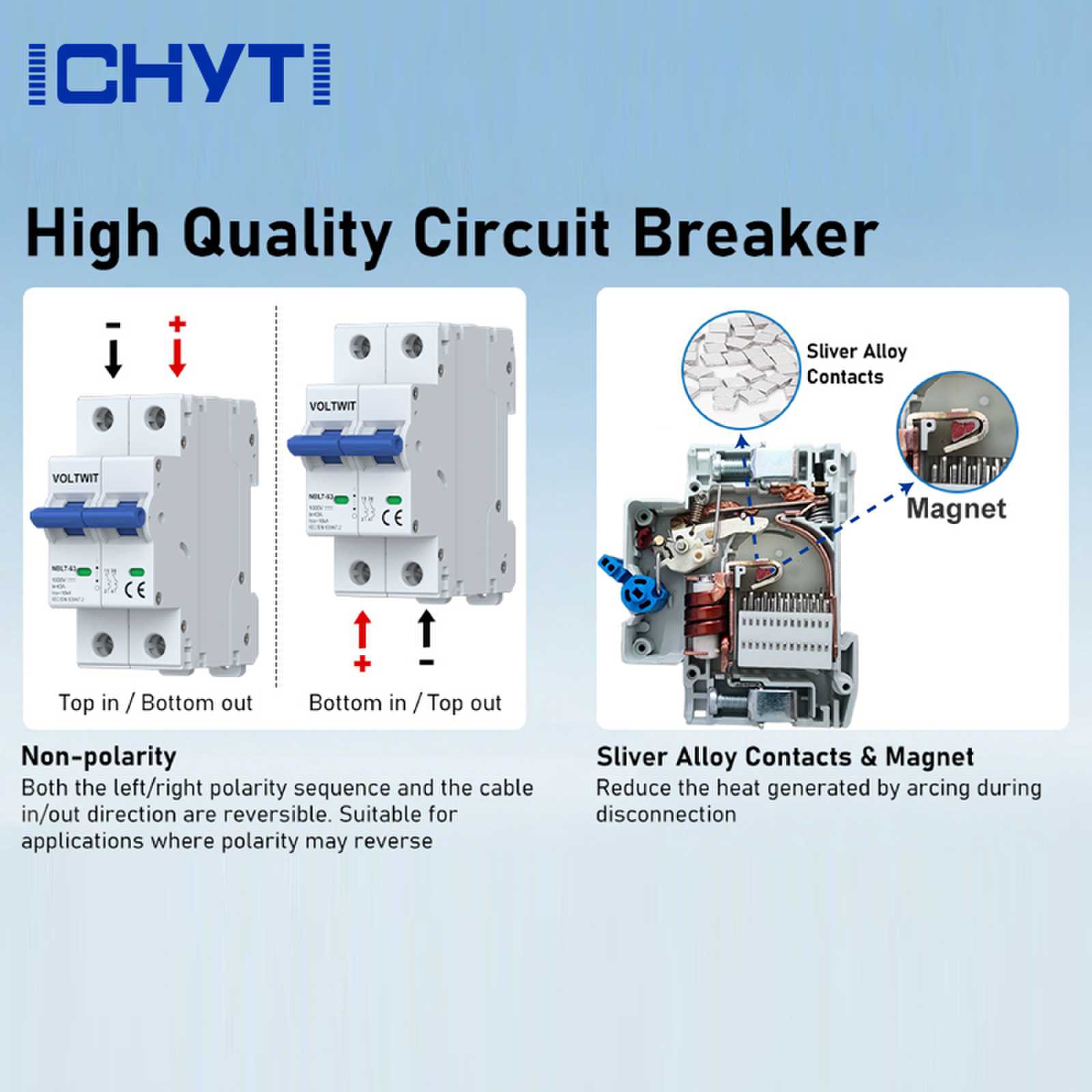

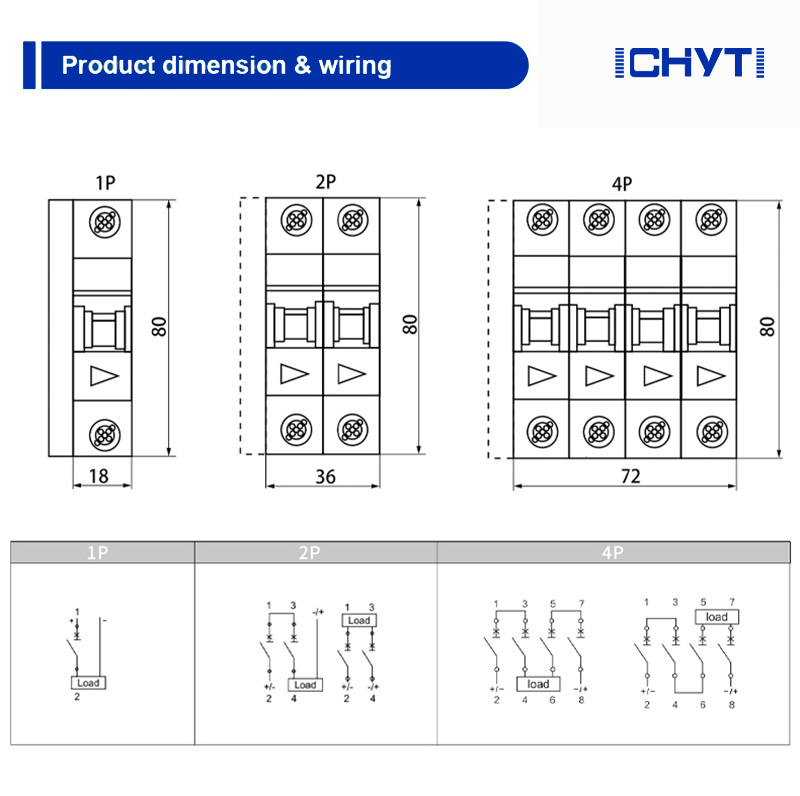

ICHYTI pv alalisvoolu kaitselüliti detailid

ICHYTI pv alalisvoolu kaitselüliti Arenguraskused

Pv alalisvoolu kaitselülitite väljatöötamisel on kaks peamist raskust. Esiteks ei ületa alalisvoolusüsteemi vool loomulikult nulli, seega ei saa küpset kaarekustutustehnoloogiat kasutada nagu vahelduvvoolukaitselüliteid; Teiseks on alalisvoolusüsteemis suur hulk induktiivseid komponente, mis salvestavad suurel hulgal energiat, mistõttu on alalisvoolu rikkevoolude katkestamine raskem.
