Kas eeldate, et üks vahelduvvoolu ülepingekaitseseade katab kogu teie hoone?

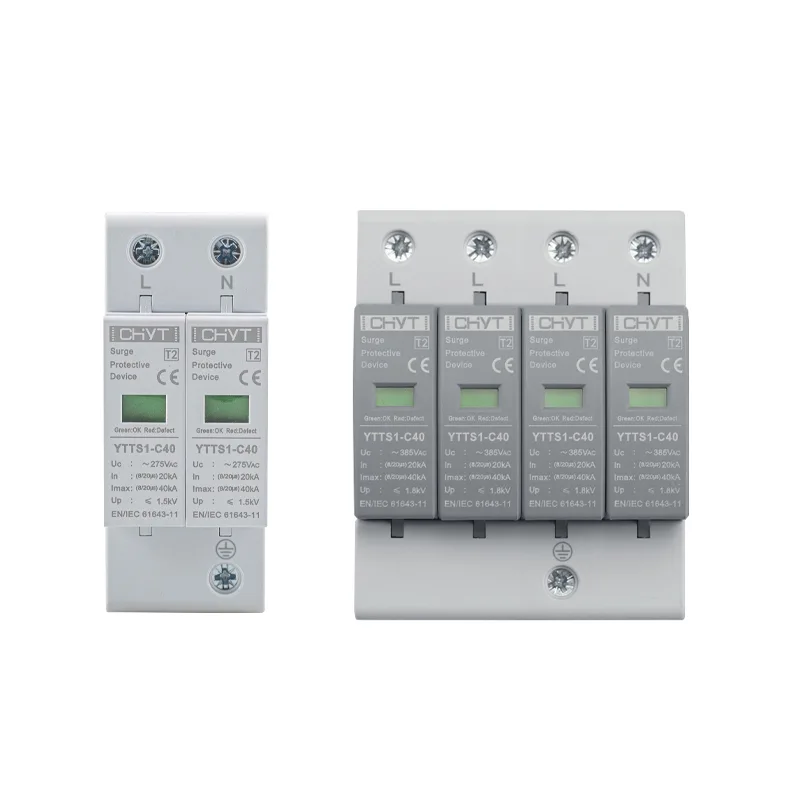

CHYTVahelduvvoolu ülepingekaitseseaderakendused näitavad, miks ühest kaitsepunktist ei pruugi mitmetasandilise hoone jaoks piisata.

Tõus ei sisene viisakalt hoonesse ühe etteantud ukse kaudu. Välk, elektrilülitused, mootori käivitumine ja seiskamine või rikked kohalikus elektrivõrgus võivad tekitada elektripaigaldise erinevates punktides mööduvat liigpinget. Kui liigpinge siseneb hoonesse, võib juhtmestik ise muutuda probleemi osaks, kandes üleminekut tundlike seadmete poole.

See tõstatab praktilise küsimuse elektrisüsteemide planeerimisel: kas üks vahelduvvoolu liigpingekaitseseade võib tõesti kaitsta tervet hoonet?

Lühikeste kaablite ja piiratud varustusega väikeses paigalduses võib üks strateegiliselt paigutatud seade pakkuda kasulikku kaitset. Suuremas hoones võib aga ühele kaitsepunktile tuginemine jätta allavooluahelad paljastatuks.

Miks ühest kaitsepunktist ei pruugi piisata?

Ülepingekaitse toimib, suunates liigse siirdepinge seadmetelt eemale ja maandussüsteemi suunas. Mida lähemal on kaitseseade kaitstavale seadmele, seda lihtsam on sellesse seadmesse jõudvat pinget juhtida.

See muutub hoone suuremaks kasvades keerulisemaks.

Kaaluge kolmekorruselist ärihoonet. Peajaotuskilp võib asuda esimesel korrusel, arvutid, HVAC-kontrollerid, valgustussüsteemid, sideseadmed ja muud elektroonikakoormused on jaotatud mitmele korrusele. Ainult peamise sisendpaneeli külge paigaldatud liigpingekaitseseade ei suuda automaatselt kõrvaldada kõiki siirdeid kogu elektrivõrgus.

Kaabli pikkus on oluline, kuna pinge võib kiire ülemineku ajal siiski tekkida piki juhte. Seade, mis töötab hästi teeninduse sissepääsu juures, võib seetõttu vajada tuge täiendavatest kaitsepunktidest, mis asuvad allavoolu.

See on üks põhjus, miks liigpingekaitset mõistetakse paremini süsteemi kui üksiku komponendina.

Kuhu mööduv ülepinge võib liikuda

Igal tõusul ei ole sama päritolu või tee. Otsene välksündmus on vaid üks võimalus. Igapäevane elektrilülitus võib samuti tekitada mööduvaid tingimusi.

Levinud allikad on järgmised:

Transient võib liikuda põhijaotussüsteemist haruahelatesse. Kui tundlikud seadmed asuvad esmasest kaitsepunktist mõnel kaugusel, võib olla asjakohane lisakaitse.

Järgmine lihtsustatud vaade aitab selgitada erinevust:

Täpne paigutus sõltub elektriprojektist, maandussüsteemist, seadmete tundlikkusest ja kehtivatest paigaldusnõuetest.

Paneelide vaheline kaugus on oluline

Üks lihtsamini tähelepanuta jäetud detaile on kaitseseadmete ja koormate vaheline füüsiline kaugus.

Kujutage ette suurt hoonet, mille ühes osas on peaelektrikilp ja teises automaatika juhtkapp. Isegi kui mõlemad on ühendatud samasse elektrisüsteemi, ei ole nad väga kiire ülemineku ajal elektriliselt identsed.

Pikemad juhid tekitavad impedantsi. Ülepinge korral võib see kaasa aidata pinge erinevusele kaitse paigaldamise punkti ja seadmete ühendamise punkti vahel.

See ei tähenda, et iga pistikupesa vajab oma kaitseseadet. Selle asemel peaks kaitsestrateegia järgima elektrijaotussüsteemi struktuuri.

Hanke- ja insenerimeeskondade jaoks on see oluline erinevus. Küsimus ei tohiks olla lihtsalt: "Mitu liigpingekaitseseadet on vaja?" Parem küsimus on: "Kus on punktid, kus mööduv energia võib siseneda, liikuda ja jõuda tundlikele koormustele?"

Koordineerimine on olulisem kui lihtsalt seadmete lisamine

Mitme liigpingekaitseseadme paigaldamine ei loo automaatselt paremat süsteemi.

Erinevatele jaotustasanditele paigaldatud seadmed peavad koos töötama. Nende omadusi, tühjendusvõimet, pingekaitse taset ja paigalduskorraldust tuleks käsitleda tervikliku elektrisüsteemi osana.

Halb koordineerimine võib vähendada üldise korralduse tõhusust. Vastupidi, sobivalt paigutatud kaitseastmed võivad jagada ülesande peamise jaotuspunkti ja allavooluahelate vahel.

Ühine lähenemisviis on erinevate kaitsetasemete kehtestamine:

Esmane kaitse

Sissetulev elektriteenus on esimene oluline punkt, mida kaaluda. Siin käsitleb kaitse välisest elektrivõrgust sisenevat olulist siirdeenergiat.

Sekundaarne jaotuskaitse

Kui hoonel on eraldi jaotuskilbid, võib kaaluda täiendavat kaitset. See on eriti oluline siis, kui kaablid on suhteliselt pikad või kui allavooluahelad sisaldavad tundlikke elektriseadmeid.

Kohaliku varustuse kaitse

Väga tundlikud süsteemid võivad vajada kaitset seadmele endale lähemal. Näited võivad hõlmata elektroonilisi juhtimissüsteeme, sideseadmeid, seireseadmeid ja muid seadmeid, mida mööduv ülepinge võib mõjutada.

Eesmärk ei ole kaitset kõikjale paigutada. Oluline on see, et pingelöök ei leiaks kaitsmata teed seadmete juurde.

Mida tuleks enne valimist kontrollidaVahelduvvoolu ülepingekaitseseade?

Hoone ise annab palju kaitse planeerimiseks vajalikke vihjeid.

Kasulik ülevaade peaks hõlmama elektrisüsteemi konfiguratsiooni, nimipinget, maanduse paigutust, eeldatavat liigpingekeskkonda, jaotusstruktuuri ja ühendatud koormuste tüüpe.

Samuti tasub kindlaks teha, kas vooluringid ulatuvad väljapoole või ühendatakse avatud aladel asuvate seadmetega. Sellised ühendused võivad riskiprofiili oluliselt muuta.

Põhiküsimused hõlmavad järgmist:

Need kontrollid on üldiselt kasulikumad kui seadme valimine ainult nimipinge või füüsilise välimuse järgi.

Kuidas on lood päikeseenergiasüsteemidega hoonetega?

Olukord muutub huvitavamaks, kui hoonega ühendatakse fotogalvaanilised seadmed.

Päikeseenergiapaigaldised võivad luua täiendavaid elektriteid välisseadmete ja siseruumide jaotussüsteemide vahel. PV-massiivid, inverterid, alalisvoolujuhtmed ja vahelduvvoolu väljundahelad võivad kõik saada osaks üldisest kaitsearutelust.

See on eriti oluline katusel asuvate päikesepatareidega hoonete puhul, kuna PV-seadmed on füüsiliselt lähemal välistingimustele, samas kui genereeritud võimsus ühendub lõpuks hoone elektritaristuga.

Seetõttu tuleb vahelduvvoolu-poolset liigpingekaitset käsitleda koos laiema PV kaitsekorraldusega. Alalisvoolu kaitselülitid, alalisvoolu eralduslülitid, alalispingekaitseseadmed ja muud fotogalvaanilised kaitsekomponendid on mõeldud süsteemi erinevatele osadele ja neid ei tohiks käsitleda vahetatavatena.

Päikeseenergiaga varustatud hoone puhul võib ainult vahelduvvoolu põhipaneeli ülevaatamine anda mittetäieliku pildi.

Eeldus "Üks seade kõige jaoks".

Üksiku seadme külgetõmme on mõistetav. See tundub lihtsam, võtab vähem ruumi ja võib vähendada koordineeritavate komponentide arvu.

Kuid elektriline lihtsus paberil ei võrdu alati piisava kaitsega põllul.

Lühikese ja sirgjoonelise jaotusteekonnaga kompaktsel hoonel võivad nõuded olla väga erinevad kui tehase, kontorikompleksi, lao või mitme jaotuskilbiga mitmekorruselise rajatise nõuded.

Seetõttu pole õige küsimus, kas üks seade suudab ideaalsetes tingimustes hoonet kaitsta. Kasulikum küsimus on see, kas paigaldus tagab piisava kaitse kohtades, kus siirdeenergia võib reaalselt tekkida.

See vaatenurga muutus võib takistada muidu mõistliku kaitseplaani muutumist liiga sõltuvaks ühest kaitsepunktist.

Paigaldamine on endiselt oluline

Isegi õigesti valitud liigpingekaitsekomponent võib halvasti töötada, kui paigaldust ei käsitseta õigesti.

Ühendusjuhtmed peavad olema piisavalt lühikesed ja paigutatud vastavalt kehtivatele paigaldusnõuetele. Maandus ja ühendamine on võrdselt olulised, kuna liigvool vajab kontrollitud teed kaitstud seadmetest eemal.

Seade tuleb paigaldada ka selle elektrilise funktsiooni jaoks sobivasse kohta ja vajaduse korral kooskõlastada ülesvoolu liigvoolukaitsega.

Neid üksikasju on komponentide valimisel lihtne kahe silma vahele jätta, kuna neid ei kuvata toote etiketil. Kuid neil võib olla otsene mõju reaalsele kaitse toimimisele.

Sel põhjusel tuleks spetsifikatsioonid üle vaadata koos elektriprojektiga, mitte käsitleda liigpingekaitseseadet isoleeritud tarvikuna.

Praktiline viis hoone kaitse ülevaatamiseks

Hankemeeskondade ja elektriplaneerijate jaoks võib lihtne kolmeastmeline ülevaade muuta protsessi selgemaks.

Esiteks kaardista voolujaotus. Tuvastage sissetulev tarne, põhipaneelid, alampaneelid ja peamised seadmed.

Teiseks tuvastage kokkupuutepunktid. Otsige välisühendusi, pikki kaablikäike, äikest ja seadmeid, mis taluvad piiratud siirdepinget.

Kolmandaks hinnake kaitse koordineerimist. Tehke kindlaks, kas hoolduse sissepääsu kaitse on piisav või on allavoolu vaja täiendavaid etappe.

See lähenemisviis hõlbustab ka erinevate spetsifikatsioonide võrdlemist, keskendumata ainult hinnale või ühele elektrilisele parameetrile.

Lõplik Takeaway

Hoonel ei pruugi olla ühte "ülepinge sisenemispunkti". Transientne liigpinge võib liikuda läbi elektripaigaldise eri osade ning kaitse efektiivsus sõltub asukohast, juhtmestikust, maandusest, seadmete tundlikkusest ja koordinatsioonist.

Väikese ja lihtsa elektrisüsteemi jaoks võib piisata ühest strateegiliselt paigaldatud kaitseseadmest. Suuremad või keerukamad paigaldised nõuavad sageli kihilist lähenemist, mille puhul kaitse paigutatakse vastavalt elektrivõrgu struktuurile ja riskile.

Kui vaatate läbi anVahelduvvoolu ülepingekaitseseade, ei ole kõige olulisem küsimus seetõttu mitte lihtsalt seadme võimsus, vaid see, kuhu see on paigaldatud ja millist elektrisüsteemi osa see eeldatavasti kaitseb. Fotogalvaaniliste seadmete puhul peaks see hindamine hõlmama ka vahelduv- ja alalisvoolukaitse vahelist suhet.

Zhejiang Dabo Electric Co., Ltd. (CHYT) pakub oma tootevalikut, mis hõlmab vahelduvvoolu- ja alalisvoolukaitsekomponente, sealhulgas vahelduvvoolu liigpingekaitseseadmeid, alalisvoolu kaitselüliteid, alalispingekaitseseadmeid, alalisvoolu eralduslüliteid, alalisvoolukaitsmeid ja päikesepaneelide kaste, kasuliku tootekonteksti kaitse kaalumisel tervikliku fotogalvaanilise ja elektrijaotussüsteemi osana.
