Kaasaegsed elektrisüsteemid põhinevad turvalisel ja stabiilsel elektrijaotusel. Kas elamutes, ärirajatistes või tööstuskeskkonnas, anVahelduvvoolu kaitselülitimängib olulist rolli ülekoormuste, lühiste ja elektritulekahjude ärahoidmisel. Õige kaitselüliti valimine suurendab ohutust, vähendab seisakuid ja kaitseb kalleid elektriseadmeid.
Artikli kokkuvõte
See artikkel selgitab, kuidas vahelduvvoolu kaitselülitid toimivad, miks need on elektrikaitse jaoks hädavajalikud ja kuidas valida erinevate rakenduste jaoks õiget kaitselülitit. Samuti saate teada levinumate probleemide, hooldusstrateegiate ja praktiliste ostukaalutluste kohta elektrisüsteemi ohutumaks kasutamiseks.
Mis on vahelduvvoolu kaitselüliti?
Vahelduvvoolu kaitselüliti on automaatne elektriline kaitseseade, mis on ette nähtud elektrivoolu katkestamiseks ebatavaliste tingimuste ilmnemisel. Need ebatavalised tingimused hõlmavad ülekoormusi, lühiseid ja seadmerikkeid, mis võivad muul viisil kahjustada juhtmesüsteeme või ühendatud seadmeid.
Erinevalt traditsioonilistest kaitsmetest, mis tuleb pärast töötamist välja vahetada, saab kaitselüliteid tavaliselt lähtestada ja uuesti kasutada. See muudab need kaasaegsetele elektrisüsteemidele tõhusamaks ja kulutõhusamaks lahenduseks.
Vahelduvvoolu kaitselüliteid kasutatakse laialdaselt:
- Elamute jaotuspaneelid
- Ärihooned
- Tööstuslikud automaatikasüsteemid
- Taastuvenergia süsteemid
- Mootori kaitseahelad
- HVAC seadmed
Professionaalsed tootjad, nagu CHYT, pakuvad usaldusväärseid vahelduvvoolu kaitselülitite lahendusi madalpinge elektrijaotus- ja tööstuskaitserakenduste jaoks.
Kuidas vahelduvvoolu kaitselüliti töötab?
Vahelduvvoolu kaitselüliti tööpõhimõte põhineb ebanormaalse elektrivoolu tuvastamisel ja vooluahela automaatsel lahtiühendamisel enne tõsiste kahjustuste tekkimist.
Kaitselüliti sisaldab sisemisi kaitsemehhanisme, mis reageerivad erinevatele rikketingimustele.
| Kaitse tüüp |
Funktsioon |
| Soojuskaitse |
Kaitseb ülekoormustingimuste eest, kasutades kuumustundlikke komponente. |
| Magnetkaitse |
Reageerib koheselt lühisvooludele läbi elektromagnetilise jõu. |
| Kaare kustutussüsteem |
Summutab ohutult elektrikaared vooluringi katkemise ajal. |
Kui vool ületab kaitselüliti nimivõimsust, lülitub sisemine mehhanism välja ja katkestab elektrivoolu. See kiire katkestus minimeerib kahjustusi ja parandab tööohutust.
Vahelduvvoolu kaitselülitite tüübid
Erinevad rakendused nõuavad erinevat tüüpi kaitselüliteid. Saadaolevate valikute mõistmine aitab klientidel valida sobivaima kaitselahenduse.

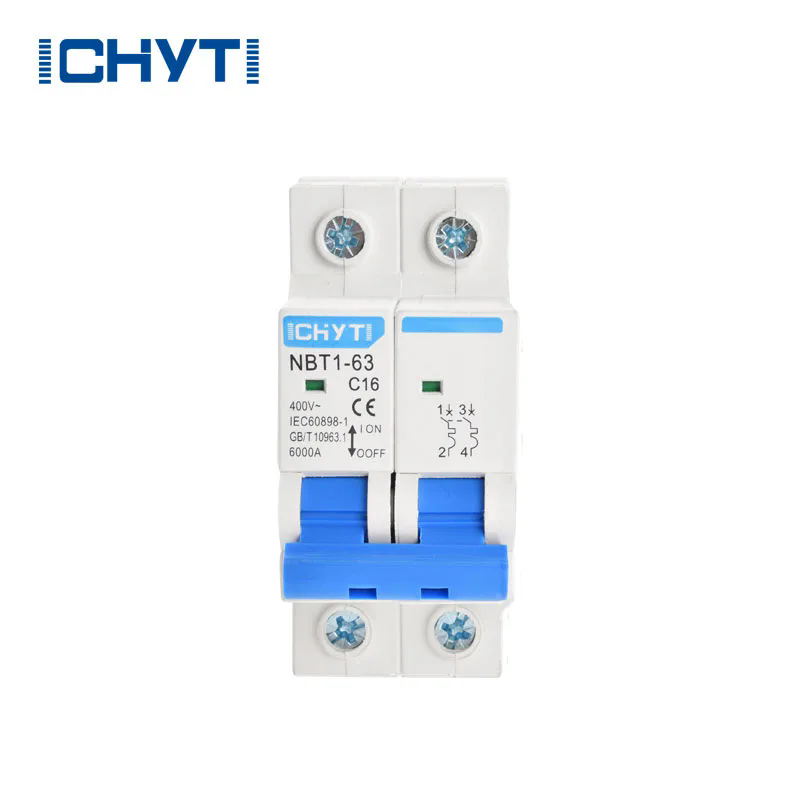

Miniatuurne kaitselüliti (MCB)
MCB-sid kasutatakse tavaliselt elamutes ja väikestes kommertsrakendustes. Need pakuvad kaitset valgustussüsteemidele, pistikupesadele ja väikestele seadmetele.
Valatud korpuse kaitselüliti (MCCB)
MCCB-d on mõeldud suuremate voolutugevuste ja tööstuslike keskkondade jaoks. Need pakuvad reguleeritavaid sõiduseadeid ja paremat purunemisvõimet.
Jääkvoolu kaitselüliti (RCCB)
RCCB-d tuvastavad lekkevoolu ja vähendavad elektrilöögi ohtu.
Õhukaitselüliti (ACB)
ACB-sid kasutatakse tavaliselt suuremahulistes elektrijaotussüsteemides ja tööstusrajatistes.
Miks on vahelduvvoolu kaitselülitid olulised?
Elektririkked võivad põhjustada tõsiseid tagajärgi, sealhulgas tuleohtu, seadmete kahjustusi, tootmisseisakuid ja ohutusõnnetusi. Vahelduvvoolu kaitselüliti on esimene kaitseliin nende riskide vastu.
Peamised eelised hõlmavad järgmist:
- Automaatne rikete isoleerimine
- Suurenenud elektriohutus
- Vähendatud hoolduskulud
- Kaitse kallitele masinatele
- Parem elektrisüsteemi töökindlus
- Kiire taastamine pärast vea kõrvaldamist
Tööstuskasutajate jaoks on kaitselülitite usaldusväärne jõudlus eriti oluline, kuna ootamatud voolukatkestused võivad põhjustada olulisi töökadusid.
Kuidas valida õige vahelduvvoolu kaitselüliti
Õige kaitselüliti valimine nõuab elektrisüsteemi ja rakenduskeskkonna hoolikat analüüsi.
Oluliste tegurite hulka kuuluvad:
| tegur |
Miks see on oluline |
| Nimetatud vool |
Tagab, et kaitselüliti saab hakkama normaalse töökoormusega. |
| Pinge reiting |
Peab vastama elektrisüsteemi pingele. |
| Katkestusvõime |
Määrab maksimaalse rikkevoolu, mille kaitselüliti saab ohutult katkestada. |
| Poolakate arv |
Sõltub ühe- või kolmefaasilistest rakendustest. |
| Paigalduskeskkond |
Temperatuur, niiskus ja tolm mõjutavad kaitselüliti jõudlust. |
Koostöö kogenud tarnijaga nagu CHYT võib valikuprotsessi lihtsustada ja aidata tagada pikaajalise töökindluse.
Tavalised vahelduvvoolu kaitselülitite probleemid
Isegi kvaliteetsetel kaitselülititel võib aja jooksul tekkida probleeme, kui need on valesti paigaldatud või puutuvad kokku karmides töötingimustes.
Levinud probleemide hulka kuuluvad:
- Sage komistamine
- Ülekuumenemise klemmid
- Lahtised juhtmestiku ühendused
- Mehaaniline kulumine
- Niiskuse korrosioon
- Kaitselülitit ei õnnestu lähtestada
Kaitselüliti sagedane väljalülitumine on tavaliselt ülekoormatud vooluahelate, lühiste või rikkis ühendatud seadmete märk. Nende hoiatusmärkide eiramine võib suurendada elektrikatkestuse ohtu.
Hooldusnõuanded pikaajaliseks toimimiseks
Regulaarne hooldus aitab pikendada vahelduvvoolu kaitselüliti kasutusiga ja tagab ühtlase kaitse.
- Kontrollige regulaarselt klemmid lahtiste ühenduste suhtes
- Hoidke elektripaneelid puhtad ja kuivad
- Kontrollige ülekuumenemise või värvimuutuse märke
- Tehke perioodiline isolatsioonikatse
- Vahetage kahjustatud või vananenud kaitselülitid kohe välja
- Tagada koormuse õige jaotus
Tööstusrajatised peaksid rakendama ka plaanilisi ennetavaid hooldusprogramme, et minimeerida ootamatuid seisakuid.
Vahelduvvoolu kaitselülitite võrdlustabel
| Kaitselüliti tüüp |
Rakendus |
Praegune vahemik |
Peamine eelis |
| MCB |
Elamu |
Madal |
Kompaktne ja ökonoomne |
| MCCB |
Tööstuslik |
Keskmine kuni kõrge |
Kõrge purunemisvõime |
| RCCB |
Lekkekaitse |
Keskmine |
Elektrilöögi vältimine |
| ACB |
Toitejaotus |
Väga kõrge |
Täiustatud tööstuskaitse |
KKK
Kas vahelduvvoolu kaitselüliti võib ära hoida elektritulekahju?
Jah. Kaitselülitid lahutavad vigased ahelad enne, kui liigne kuumus kahjustab juhtmestiku isolatsiooni ja ümbritsevaid materjale.
Miks mu kaitselüliti pidevalt komistab?
Sagedane väljalülitamine võib viidata ülekoormatud vooluringidele, lühistele või elektriseadmete talitlushäiretele.
Kui kaua vahelduvvoolu kaitselüliti kestab?
Kvaliteetne kaitselüliti võib korralikult paigaldatud ja hooldatuna kesta aastaid.
Kas ma saan kaitselülitit ise vahetada?
Elektritöid peaksid tegema kvalifitseeritud spetsialistid, et tagada ohutus ja vastavus kohalikele eeskirjadele.
Milline kaitselüliti on tööstuslikeks rakendusteks parim?
MCCB-d ja ACB-sid eelistatakse tavaliselt tööstussüsteemides nende suurema võimsuse ja täiustatud kaitsefunktsioonide tõttu.
Järeldus
Vahelduvvoolu kaitselüliti on iga elektrisüsteemi üks olulisemaid komponente. See kaitseb inimesi, seadmeid ja vara ohtlike elektriliste rikete eest, parandades samal ajal töö stabiilsust ja tõhusust.
Olenemata sellest, kas vajate kaitset elamute jaotusseadmete, kaubanduslike seadmete või tööstuslike automaatikasüsteemide jaoks, on õige kaitselüliti spetsifikatsiooni valimine pikaajalise jõudluse ja ohutuse tagamiseks hädavajalik.
CHYTpakub töökindlaid vahelduvvoolu kaitselülitite lahendusi, mis on loodud kaasaegsete elektriliste rakenduste jaoks. Kui otsite usaldusväärseid tooteid, professionaalset tehnilist tuge ja kohandatud elektrikaitselahendusi,võtke meiega ühendusttäna, et arutada oma projekti nõudeid ja leida oma süsteemi jaoks õige vahelduvvoolu kaitselüliti.
