1P/2P/3P/4P alalisvoolu kaitselülitite ühendusmeetodid UPS-i toitesüsteemides

UPS-i toitesüsteemide konfiguratsioonis täidavad alalisvoolu kaitselülitid akuahelate isolatsiooni ja ülevoolukaitse kahte funktsiooni. Erinevat tüüpi UPS-i toiteallikad vastavad aku erinevatele nimipingetele ja vooludele, mistõttu on vaja kohandada erineva pooluste arvuga alalisvoolukaitselüliteid. Selles artiklis kirjeldatakse üksikasjalikult UPS-süsteemides kasutatavate 1P/2P/3P/4P alalisvoolukaitselülitite erinevaid juhtmestiku meetodeid.

1. Kaitselülititel on standardsed parameetrid, sealhulgas nimipinge ja nimivool (1P tüüpide jaoks). Kui need parameetrid ei vasta aku pinge- ja voolunõuetele, saab tööpinget ja voolutugevust suurendada, lisades kaitselüliti pooluste arvu ja rakendades jada-paralleelühenduse konfiguratsioone. Täpsemalt, jadaühendus suurendab pinget, paralleelühendus aga voolu.Siin võtame näiteks nimipinge 250 V.

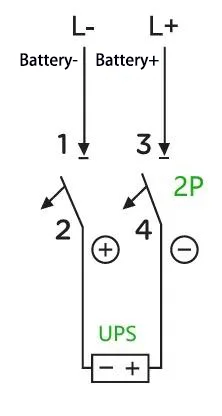

V:Näiteks: UPSi võimsusega 40 kVA ja 32 elemendist koosneva nimiaku jadaga (võrdsustav laadimispinge: 14 V × 32 = 448 V; on ka ainult 13,6 V ujuvlaadimispingega akusid, mida kasutatakse siin ainult illustreerimiseks ), arvutatakse maksimaalseks töövooluks 40 kVA ÷ 0 % ÷ 1 ÷ 0 %. = 139 A (eeldades, et võimsustegur on 1,0, kasutegur 90% ja UPS-i seatud katkestuspinge 10 V elemendi kohta). Sel juhul piisab 2P 500 V 200 A kaitselülitist. Juhtmete ühendamise meetod on järgmine:

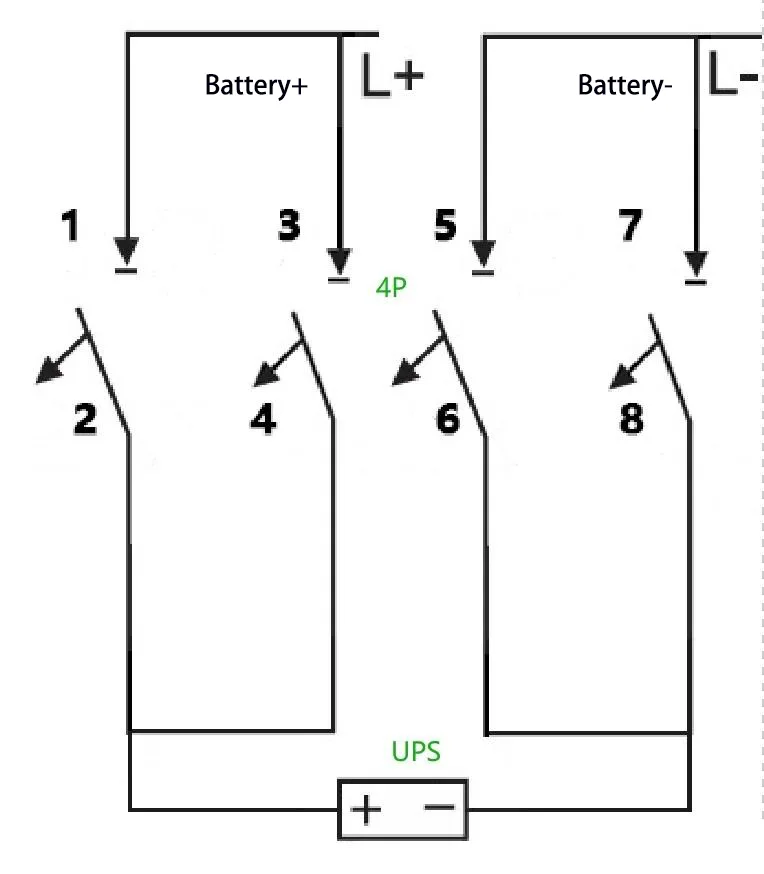

B:Mis siis, kui selle asemel kasutatakse 2P 500 V 100 A kaitselülitit? Seda nõuet saab täita 4P-kaitselülitiga, täpsemalt kahe 2P-kaitselülitite komplekti paralleelsusega, et suurendada voolu kandevõimet. Juhtmete ühendamise meetod on järgmine:

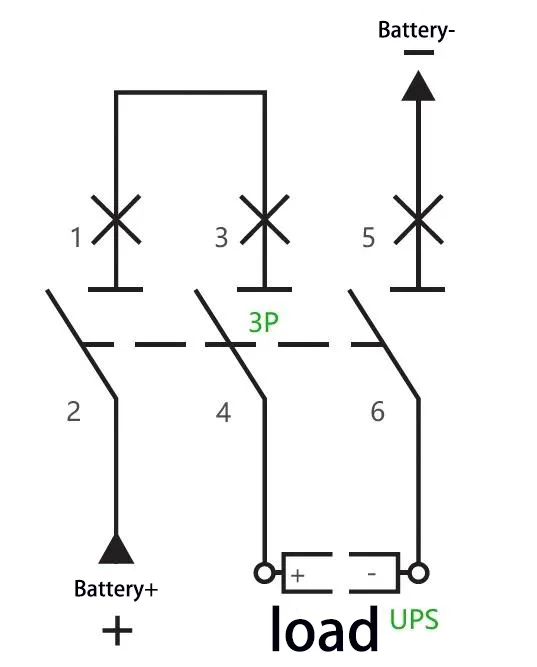

C:Näiteks: UPS-i puhul, mille võimsus on 40 kVA ja nimiaku jada 40 elemendiga (võrdsustab laadimispinget: 14 V × 40 = 560 V), arvutatakse maksimaalne töövool 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. selle poolused on järjestikku ühendatud. Juhtmete ühendamise meetod on järgmine:

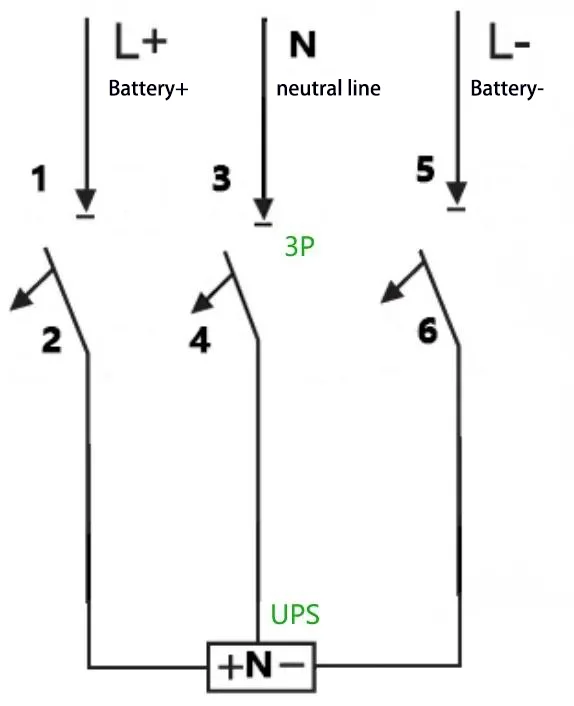

D:Näiteks: UPSi võimsusega 40 kVA, 32 elemendist koosneva nimiaku ja nulljuhtmeühendusega (võrdsustab laadimispinge: 14 V × 32 = 448 V, st ±224 V) arvutatakse maksimaalne töövool 40 kVA × 1,0 ÷ 10 V = 1,0 ÷ 100 V 32 ÷ 3% . Võib kasutada 500 V 200 A kaitselülitit ja juhtmestiku meetod on järgmine:

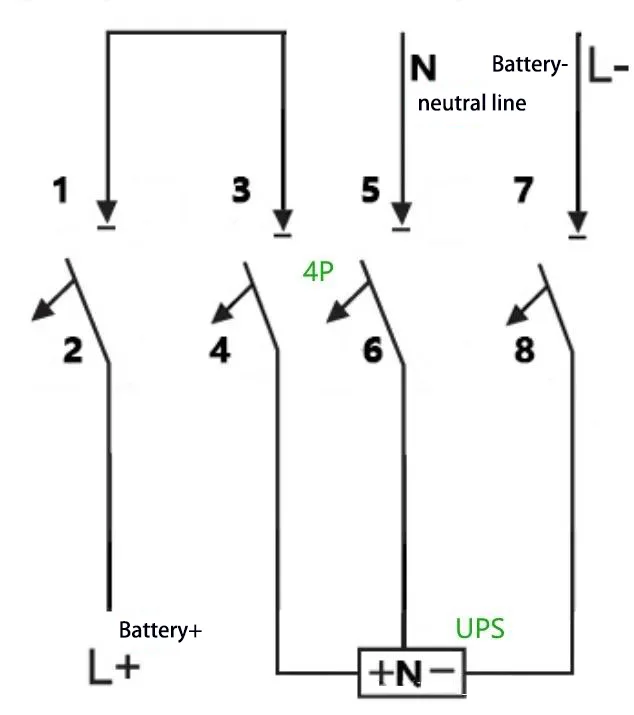

E:Näiteks: 40 kVA võimsusega, 40 elemendist koosneva nimiaku ja nulljuhtmeühendusega UPS-i puhul (võrdsustab laadimispinget: 14 V × 40 = 560 V, st ±280 V) arvutatakse maksimaalseks töövooluks 40 kVA × 1,0 ÷ 10 V = 1,0 ÷ 10 V 1 ÷ 40% . 750 V 150 A kaitselülitit saab kasutada, kui selle kaks poolust on järjestikku ühendatud. Juhtmete ühendamise meetod on järgmine:
